La nouvelle gamme Nadella de rails télescopiques en acier trempé est la solution idéale pour les applications qui nécessitent des cycles de service élevés, des charges lourdes et des processus continus. Comme il est entièrement en acier, avec des profils étirés à froid et des chemins de roulement trempés par induction, il permet de déplacer des charges lourdes avec un fonctionnement fluide et un jeu réduit - grâce à la nouvelle forme optimisée. Le haut degré de personnalisation est l'une des grandes forces de Nadella. Par conséquent, cette gamme de produits offre de nombreuses possibilités et peut être utilisée dans un large éventail d'industries.

Informations sur les configurations de trous pour les produits standard

Les rails NTA permettent un accès complet à tous les trous de montage en retirant la vis à l'extrémité du profil de guidage. Lorsque le rail télescopique est fixé sur le support, la vis doit être resserrée.

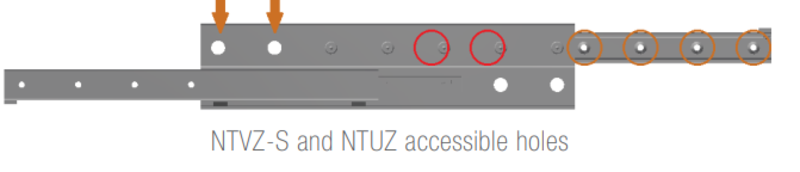

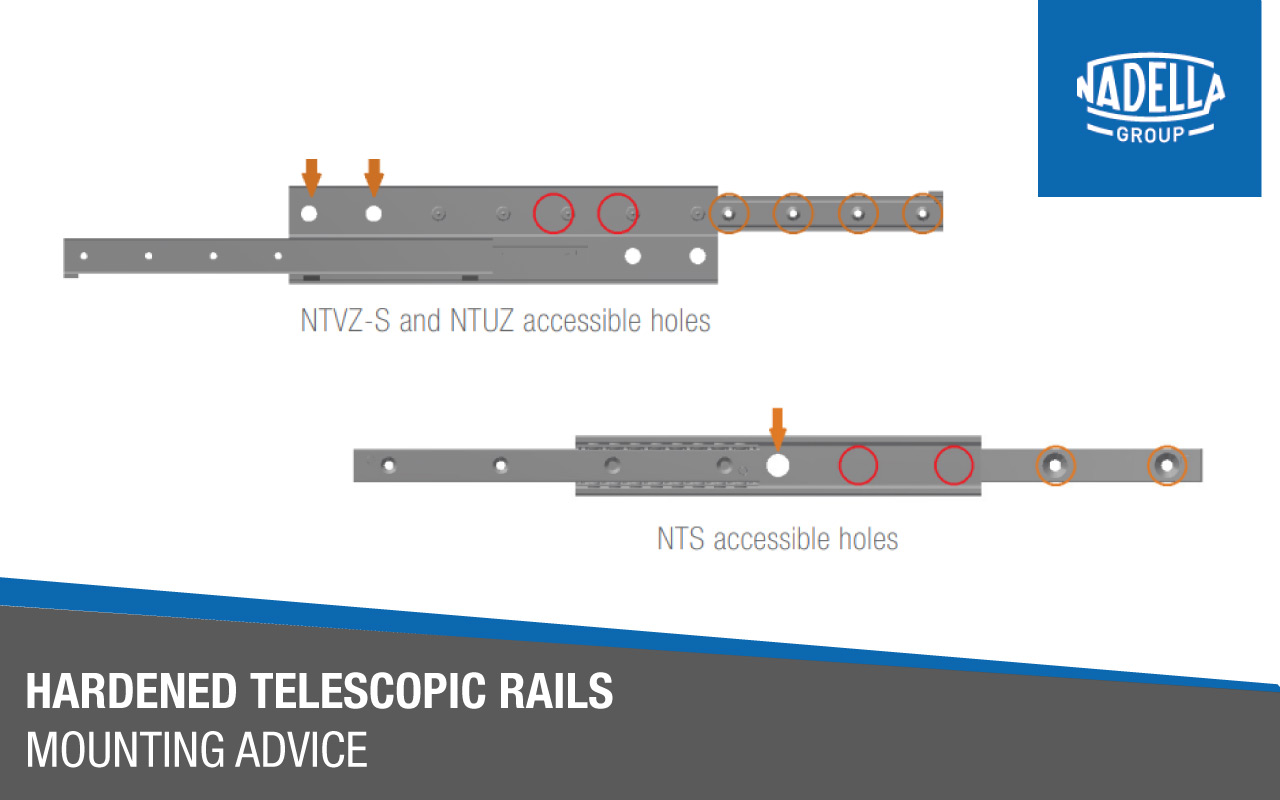

Pour un montage correct de NTVZ-H et NTUZ-H, nous vous recommandons d'utiliser tous les trous accessibles sans retirer aucune section de guidage. Comme indiqué sur la figure de droite, les cercles orange indiquent les trous accessibles qui peuvent être utilisés pour monter le guide lorsqu'il est complètement déployé.

Les cercles rouges indiquent les trous qui deviennent accessibles après la fermeture du guide, en utilisant les trous avec les flèches orange. Ces étapes doivent être effectuées à la fois sur le mur et sur le côté du tiroir.

Option : Double course (VR, VRM)

Les glissières télescopiques Nadella NTA-H et NTS-H peuvent être fournies avec extension avant et arrière (ou avec double course).

Pour les glissières télescopiques NTA-H et NTS-H à extension partielle, la fonction de double course peut être désactivée par le client en retirant simplement la vis d'extrémité sur le bord du rail ou vous pouvez commander directement le guide avec le suffixe -VR.

Dans le cas du NTS-H à extension complète, le retrait des vis de butée peut entraîner un déplacement involontaire du support central lors du passage de la marche arrière à la marche avant. Pour éviter cela et assurer un mouvement synchronisé des trois éléments dans le cas d'extensions à double course, veuillez ajouter le suffixe le suffixe -VRM dans le code de commande.

Les extensions complètes NTS-H de taille 28 et 43 sont disponibles avec des trous fraisés (suffixe SS) et des trous filetés. Ils peuvent également être commandés en version mixte (suffixe GS), avec un curseur à trous fraisés et un curseur à trous taraudés.

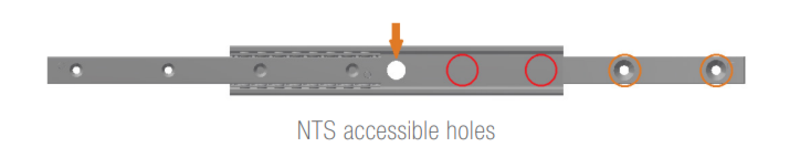

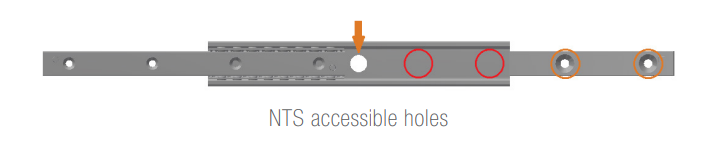

Tous les trous fraisés sont accessibles sans avoir à ouvrir le guide dans la version à double extension. Comme le montre la figure 2, les cercles orange indiquent les trous accessibles qui peuvent être utilisés pour fixer le guide entièrement déployé ; les cercles rouges indiquent les trous qui deviennent accessibles lorsque le guide est fermé, en utilisant les trous avec les flèches orange.

Les versions à simple et double course du NTVZ-H peuvent être utilisées sur le côté droit ou gauche du tiroir, il n'est donc pas nécessaire de spécifier le côté de montage lors de la commande du produit.

Le type NTUZ-H n'est pas symétrique et, comme le montre la figure, il y a le guide pour le côté droit et le guide pour le côté gauche. Lors de la commande du produit, il est important de choisir le bon code dans ce catalogue (exemple : NTUZ84-30H-770-R pour le côté droit, NTUZ84-30H-770-L pour le côté gauche).

Pour les guides NTVZ-H et NTUZ-H, le curseur où la charge s'engage doit toujours être sur le côté inférieur.

Pour plus d'informations sur nos rails télescopiques et pour plus d'options disponibles, veuillez télécharger notre catalogue HT221EN. Notre équipe technique se fera un plaisir de vous conseiller si vous avez des questions.
