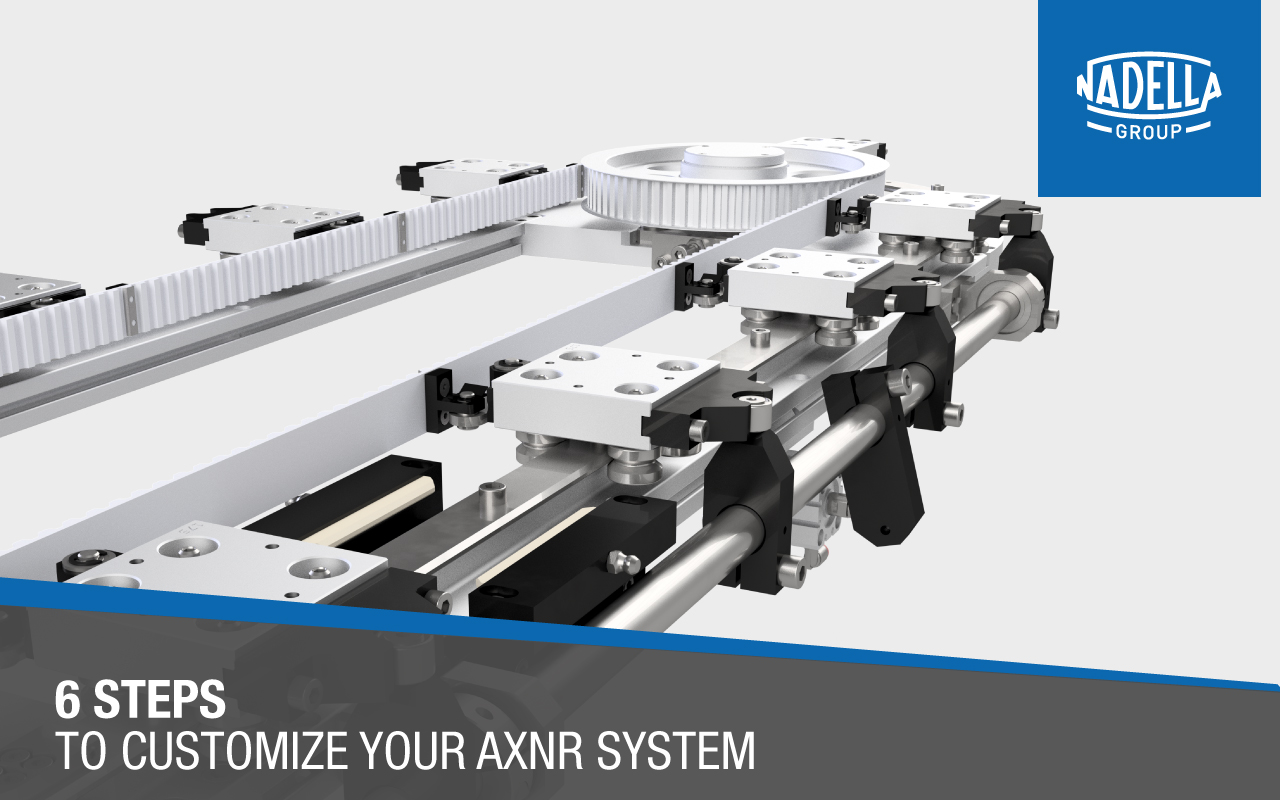

Avec le système Nadella AXNR, NADELLA fournit un produit prêt à l'emploi qui aide les fabricants de machines à augmenter leur efficacité et à atteindre des performances plus élevées. Notre module circulaire est un développement ultérieur des rails circulaires FSR et il est basé sur la combinaison de différents composants pour permettre une meilleure disponibilité en peu de temps ainsi que la définition du produit. Avec ce système, des modifications et des versions spéciales sont possibles pour répondre aux exigences spécifiques de nos clients.

Voici les 6 étapes pour la personnalisation de votre système AXNR :

1. Exigences générales de l'application :

• quelles forces supplémentaires agiront sur le chariot ?
• quel est le poids et la dimension de la masse à manipuler ?
• quel sera l'environnement de l'application – propreté/température ?
• quelle sera la durée de vie prévue du système ?
• comment le module sera-t-il orienté dans l'espace ?
• quels sont les détails du cycle comme l'accélération, la course, la vitesse et la durée du cycle ?

2. A l'aide des tableaux de nos catalogues, vous pouvez calculer et choisir la dimension du chariot en fonction de la charge et de la capacité de charge du chariot. Pour des cas plus spécifiques, notre équipe de service Nadella se fera un plaisir de vous conseiller.

3. Choisissez entre la configuration AXNO et AXNRQ et décidez du nombre de chariots dont vous aurez besoin dans votre projet.

4. Estimez les dimensions du module. Cela peut être fait en calculant la longueur de la courroie dont dépendent les dimensions. La plupart du temps, les chariots sont à pas constant et la longueur de la courroie est calculée comme le nombre de chariots par la distance du chariot - qui doit être un multiple du pas de la courroie. Ensuite, la longueur de la courroie autour des poulies doit être déduite de la longueur de la courroie. Comme ce résultat sera la longueur de la courroie jusqu'au trajet rectiligne, la valeur doit être divisée par 2.

Si vous choisissez la configuration AXNRO cette valeur est une première estimation de la longueur du modèle X. Pour la configuration AXNRQ vous devrez décider de la dimension de largeur souhaitée Y et la déduire. A noter que la longueur X est théorique et que la longueur réelle sera augmentée de quelques mm pour compenser l'allongement de la courroie lors du montage. (Ceci sera défini par Nadella lors de la phase de définition du produit).

5. Choisissez vos options comme le type de boîte de vitesses, la position du lubrificateur ou la position du chariot. Pour les modules AXNRQ, le coin pour l'emplacement de la poulie d'entraînement doit être défini.

6. Pour simplifier le processus d'offre et l'évaluation technique, veuillez utiliser notre formulaire AXNR. Notre service technique vous contactera dans les plus brefs délais après réception du formulaire.

Veuillez télécharger notre catalogue pour voir plus de détails et des tableaux de produits. Si vous avez des questions ou avez besoin d'aide, n'hésitez pas à nous contacter.
