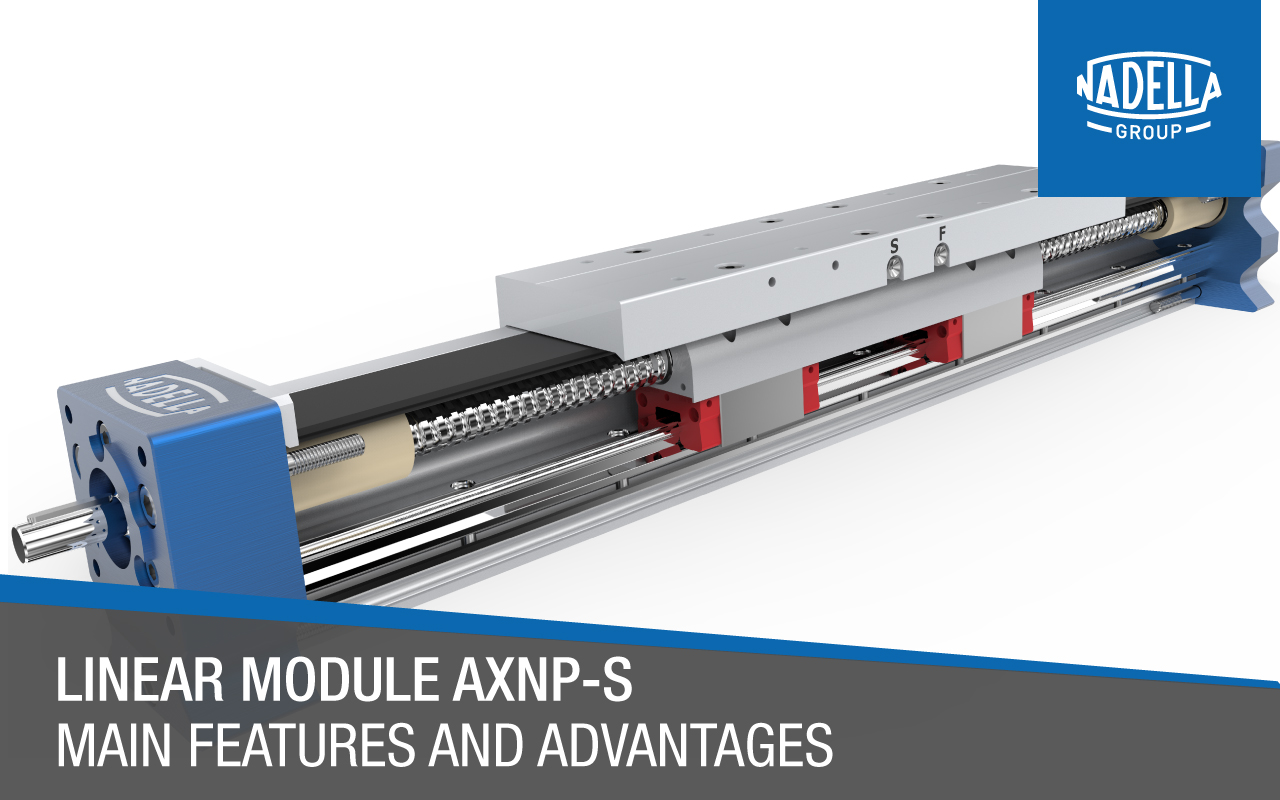

En tant que développement ultérieur de nos séries AXN ou AXNP-Z populaires et éprouvées avec entraînement par courroie crantée, l'AXNP-S de la ligne BASIC offre plusieurs avantages supplémentaires. Cette unité a été spécialement développée pour les tâches de manutention et de positionnement. L'accent est mis ici sur le positionnement précis et les applications verticales. Il peut être utilisé à la fois dans un système multiple dans diverses combinaisons et comme module unique. L'AXNP-S a les caractéristiques suivantes :

• Protégé contre la saleté : Une bande de recouvrement clipsée dans le profilé empêche les particules de saleté de pénétrer dans le produit, car cette bande recouvre complètement l'axe du haut. Cette précaution est complétée par des brosses d'essuyage intégrées dans le plateau de table et un chevauchement du plateau de table.
  ​

• Raccordement moteur : Une bride ou une combinaison d'accouplement est disponible pour le montage de nombreux types de moteurs. Si cela est techniquement possible, nous pouvons également prévoir une version pour le raccordement de moteurs spéciaux.

• Système de rail à billes : La série AXNP-S est fournie avec un guidage à recirculation de billes de haute qualité. Cela a l'avantage d'une longue durée de vie. De plus, cet équipement garantit un faible niveau sonore, des valeurs de charge élevées et une grande précision de guidage. Pour déterminer le dimensionnement des systèmes de guidage, la valeur de la charge dynamique est déterminante dans le cas d'une charge dynamique alternative.
  Grande flexibilité de fixation : L'AXNP-S offre diverses options pour la fixation de l'actionneur et pour les fixations. Il y a des fentes bout à bout sur les côtés et les bases des essieux. Ceux-ci permettent une fixation et une installation universelles. Bandes de fixation et plaques de raccordement ainsi que écrous à fente pivotants pour augmenter la flexibilité de fixation. Les filetages dans les plaques de table permettent un assemblage facile. Si une alternative est requise, nos modèles Basic-Line peuvent également être équipés d'un chariot sans entraînement.


• Vis à billes : Grâce à la technologie de tourbillonnage dur utilisée, nos axes linéaires atteignent une qualité de surface très élevée car ils sont équipés de vis à billes de haute précision et tourbillonnées. Les broches utilisées sont dans la plage de précision de 23 µm / 300 mm (IT5). Afin d'atteindre des vitesses de traitement plus élevées, en particulier avec des courses longues, des supports de broche peuvent être installés en option.


• Entretien : Alors que les roulements de la vis à billes elle-même ne nécessitent aucun entretien, le rail de guidage et la vis à billes peuvent être relubrifiés sans aucun problème. Ceci est possible car ils ont des graisseurs séparés sur le chariot qui sont accessibles de l'extérieur. C'est un grand avantage, en particulier lorsqu'il est utilisé avec des performances de fonctionnement élevées et/ou des valeurs d'accélération élevées. Pour les applications à course courte inférieures à la moitié du chariot, notre service d'ingénierie d'application se fera un plaisir de vous aider. Contactez-nous simplement via notre rubrique CONTACT. En général, nous recommandons le lubrifiant Klüber Microlube GL 261.

Vous trouverez de plus amples informations sur la série AXNP-S dans notre catalogue Modules linéaires. Si vous avez des questions ou souhaitez des conseils spécifiques sur votre candidature, nous serons heureux de vous aider personnellement. CONTACT
