Les guidages à rouleaux de guidage linéaire FS et FSH de Nadella sont des systèmes de guidage efficaces et fiables pour toutes les applications où la douceur et la capacité de charge sont requises.

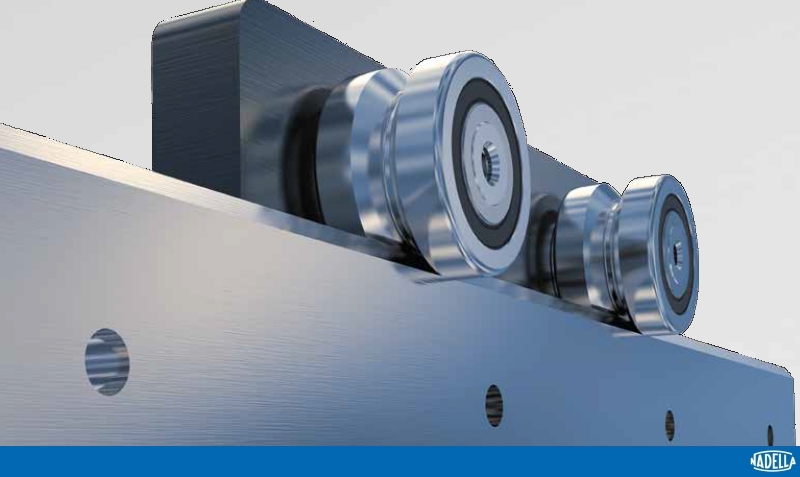

Les guides sont entièrement en acier et ont des glissières en forme de cuspide, sur lesquelles glissent les rouleaux de guidage avec un profil de rainure. Le guide FS possède une double cuspide coulissante qui lui permet de fonctionner également en monorail simple, par exemple pour constituer la traverse de travail sur les machines d'oxycoupage à eau ou à oxygène.

Les glissières sont trempées par induction, avec une dureté de surface de 58HRC, les guides peuvent être fournis sablés (suffixe MT) ou, pour des applications plus précises et en présence de vibrations et fréquences de fonctionnement élevées, rectifiés (suffixe M).

Le guide est disponible en 9 tailles, pour une large gamme dimensionnelle qui va du petit FS19MT jusqu'au FS72MT, et est produit dans des longueurs maximales, en une seule pièce, de 6 mètres ; pour des courses plus longues, plus de pièces peuvent être jointes.

Les galets de guidage pour les guidages FS et FSH sont disponibles avec trois éléments de roulement différents : à billes (FR..EU), à aiguilles (FRN..EI) et, pour les applications plus exigeantes, avec double rangée de galets coniques intégrés brevetés par Nadella (RKY). Les rouleaux sont en acier trempé et rectifié, sont proposés en versions concentriques et excentriques, pour garantir un fonctionnement sans jeu, et sont également disponibles dans la version en acier inoxydable.

Le système Nadella V-Line est conçu pour répondre aux besoins d'application les plus divers avec des charges moyennes / élevées, même dans des environnements agressifs. Ce type de guide convient à tous les secteurs d'application.

Pour le voir en action, cliquez ici

.
